Quelle différence entre le type AC et le type A ?
Tous deux protègent à 30 mA, mais ne détectent pas les mêmes courants de fuite.
Un défaut peut produire un courant de fuite alternatif sinusoïdal (type de courant du réseau) ou un courant de fuite pulsé contenant une composante continue. Cette composante est produite par l'électronique de certains appareils.
- Type AC : détecte les courants de fuite alternatifs sinusoïdaux. Il suffit pour les circuits courants : éclairage, prises, convecteurs…
- Type A : détecte aussi les courants de fuite pulsés avec composante continue. Il est exigé pour les appareils à électronique.
- Type Hpi : type A à immunité renforcée contre les déclenchements intempestifs, utile sur les circuits perturbés.
Les circuits qui exigent un type A
Lave-linge, plaque de cuisson et borne de recharge.
| Circuit | Type de différentiel | Pourquoi |
|---|---|---|

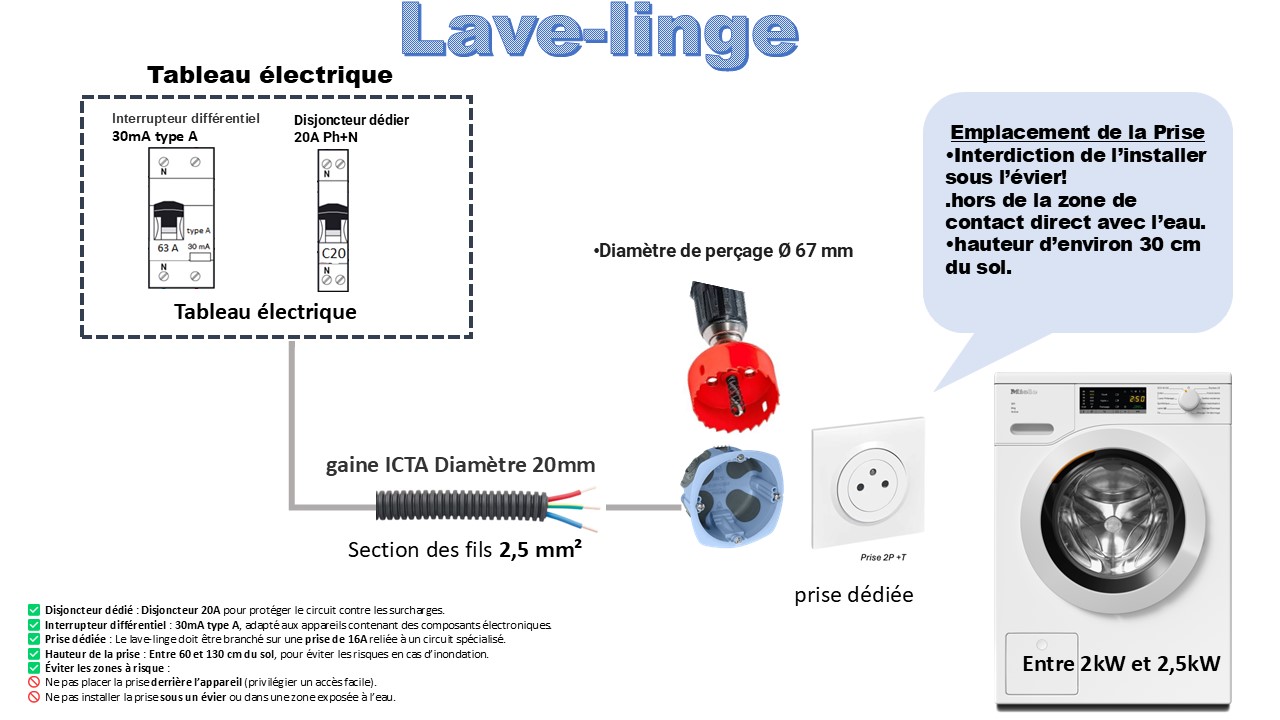

| Lave-linge | Type A | Électronique de variation de vitesse du moteur |
| Plaque de cuisson | Type A | Plaque à induction et commandes électroniques |
| Borne de recharge de véhicule électrique | Type A | Conversion de puissance. Suivre la notice de la borne, qui peut demander une protection supplémentaire contre le courant continu. |
| Éclairage, prises, convecteurs, VMC | Type AC | Pas d'exigence particulière |
Dans le tableau, on regroupe les circuits exigeant un type A sous un même différentiel de type A, et les autres sous un différentiel de type AC. Voir l'exemple de répartition de la page tableau.
Comment faire le bon choix
Un type A coûte un peu plus cher, mais il évite une protection insuffisante.
- Repérez dans la notice de l'appareil si un type A est exigé.
- En cas de doute pour un appareil à électronique (variateur, onduleur, pompe à chaleur), choisissez le type A ou demandez conseil.
- Le type se choisit avec le calibre : les deux sont indiqués sur l'interrupteur différentiel.
- Un type AC placé sur un circuit qui exige un type A est une non-conformité à corriger.
