À quoi servent-ils ?
Ils ajoutent des fonctions de commande et de protection au tableau.
| Module | Fonction | Exemple d'usage |
|---|---|---|
| Contacteur jour/nuit | Commande des circuits en heures creuses, à partir du contact du compteur | Chauffe-eau |
| Télérupteur | Commande un éclairage depuis plusieurs points avec des boutons-poussoirs | Couloir, escalier, grande pièce |
| Minuterie | Éteint la lumière après un temps réglé | Cage d'escalier, garage |
| Délesteur | Coupe temporairement des circuits non prioritaires quand la consommation approche de la puissance souscrite | Chauffage, chauffe-eau |
| Programmateur de chauffage | Programme le chauffage électrique par plages horaires | Convecteurs, radiateurs |
| Parafoudre | Protège contre les surtensions dues à la foudre | Voir Le parafoudre |
Télérupteur et minuterie
Ils remplacent les montages classiques de va-et-vient pour les grands circuits.
Dans un va-et-vient classique, deux interrupteurs commandent une lampe. Le télérupteur permet d'aller plus loin : il se place dans le tableau, et on le commande avec autant de boutons-poussoirs que nécessaire, ce qui simplifie le câblage.
Le parafoudre
Il se place en tête du tableau.

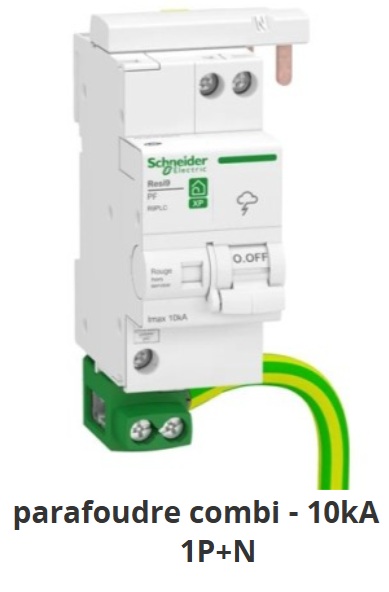

Le parafoudre limite les surtensions causées par la foudre. Dans quels cas il est obligatoire ou recommandé : consultez la section Le parafoudre de la page tableau.
Chaque module occupe de la place dans le tableau. Il faut en prévoir environ 20 % de libre pour les ajouts futurs. Voir la section Les règles d'installation.
Bien identifier chaque module
Un module sans étiquette devient vite un mystère.
Comme pour les disjoncteurs, chaque module doit être clairement repéré. Le schéma du tableau doit indiquer ce qu'il commande.
La composition du tableau, élément par élément
Toutes les pages détaillées liées à la page Le tableau électrique.
Interrupteurs différentiels 30 mA
Protéger les personnes contre l'électrocution.
Disjoncteurs divisionnaires
Protéger chaque circuit et ses câbles.
Type AC ou type A
Choisir le bon type de différentiel.
Calibre des différentiels
Règles de l'amont et de l'aval.
Modules complémentaires
Contacteur, télérupteur, délesteur, parafoudre.
Repérage des circuits
Étiqueter et documenter le tableau.
Informations indicatives, basées sur la NF C 15-100 : vérifiez la version en vigueur de la norme et faites valider toute modification par un électricien qualifié.
