Le calibre des différentiels
25 A, 40 A ou 63 A : la règle de l'amont, la règle de l'aval et un exemple de calcul.
Accueil › Le tableau électrique › Calibre des différentiels
25 A, 40 A ou 63 A : que représente le calibre ?
C'est le courant maximal que l'appareil peut supporter en permanence.

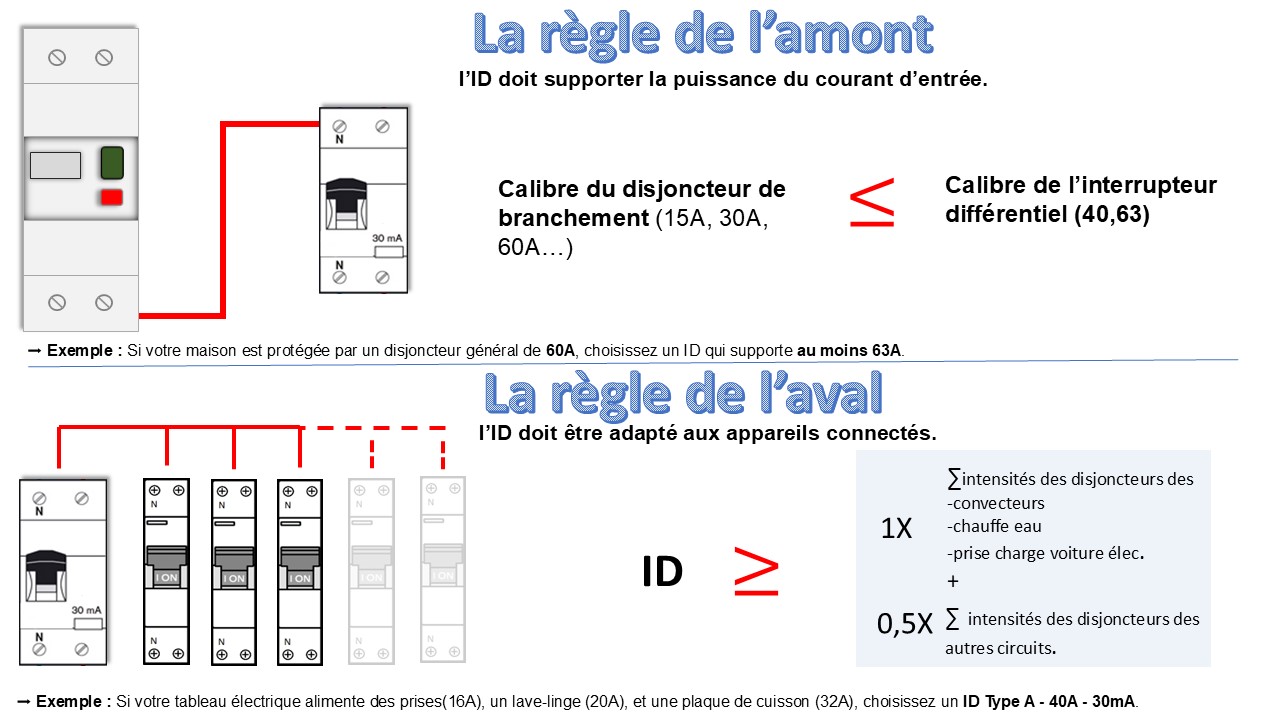

Le calibre d'un différentiel n'est pas un réglage de protection : c'est ce que l'appareil peut supporter. Il doit donc être suffisant pour le courant qui peut le traverser. Deux règles aident à le choisir : la règle de l'amont et la règle de l'aval.
| Calibre | Usage courant |
|---|---|
| 25 A | Groupes peu chargés : éclairage, VMC… |
| 40 A | Groupes de prises et circuits courants |

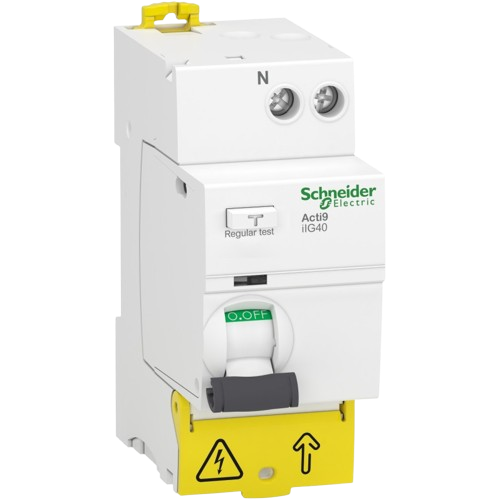

| 63 A | Groupes comprenant des circuits de forte puissance : chauffe-eau, four, lave-vaisselle… |
Le différentiel doit supporter le courant d'entrée
Son calibre est supérieur ou égal à celui du disjoncteur de branchement.

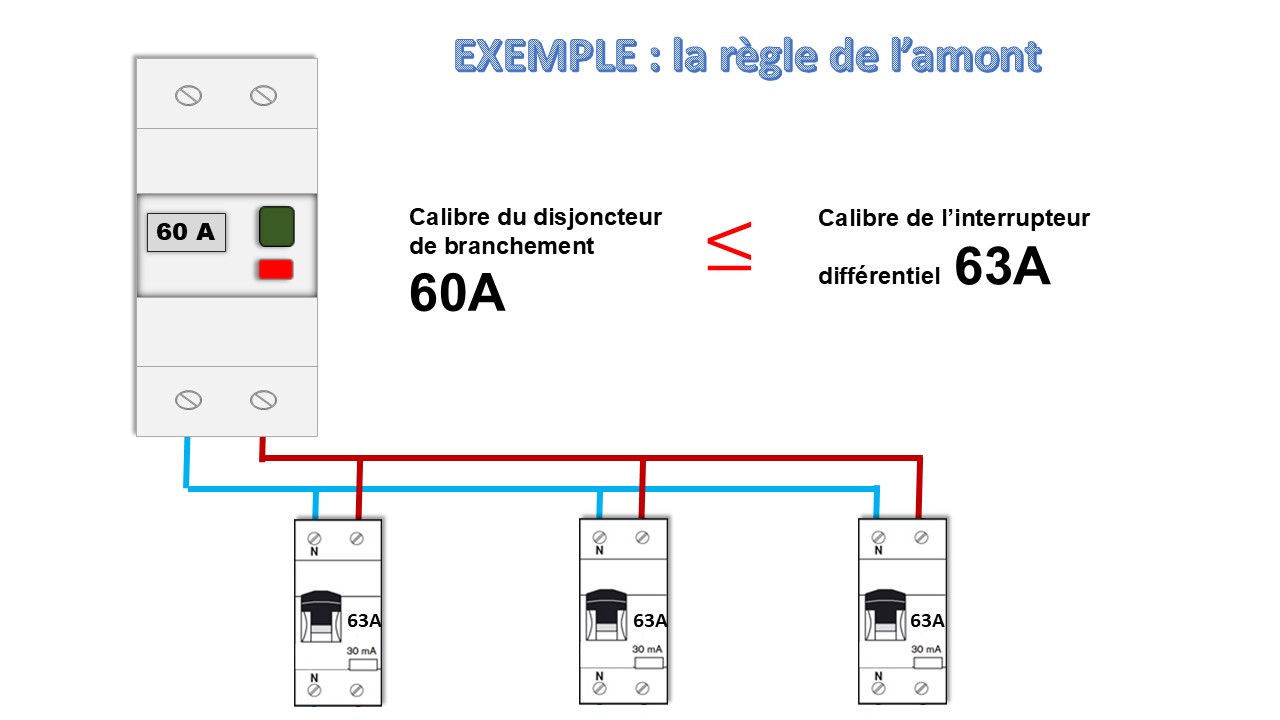

Le calibre du disjoncteur de branchement (15 A, 30 A, 60 A…) doit être inférieur ou égal au calibre de l'interrupteur différentiel (40 A ou 63 A). Exemple : avec un disjoncteur de branchement de 60 A, choisissez un différentiel qui supporte au moins 63 A.
Un différentiel 25 A ne convient qu'aux groupes de faible intensité, comme l'éclairage. Ce choix est à valider selon l'installation.
Le différentiel doit convenir aux appareils connectés
On additionne les intensités des disjoncteurs qu'il alimente, avec un coefficient.
Le calibre du différentiel est supérieur ou égal à : 1 × la somme des intensités des disjoncteurs des convecteurs, du chauffe-eau et de la prise de recharge de véhicule électrique, plus 0,5 × la somme des intensités des disjoncteurs des autres circuits.

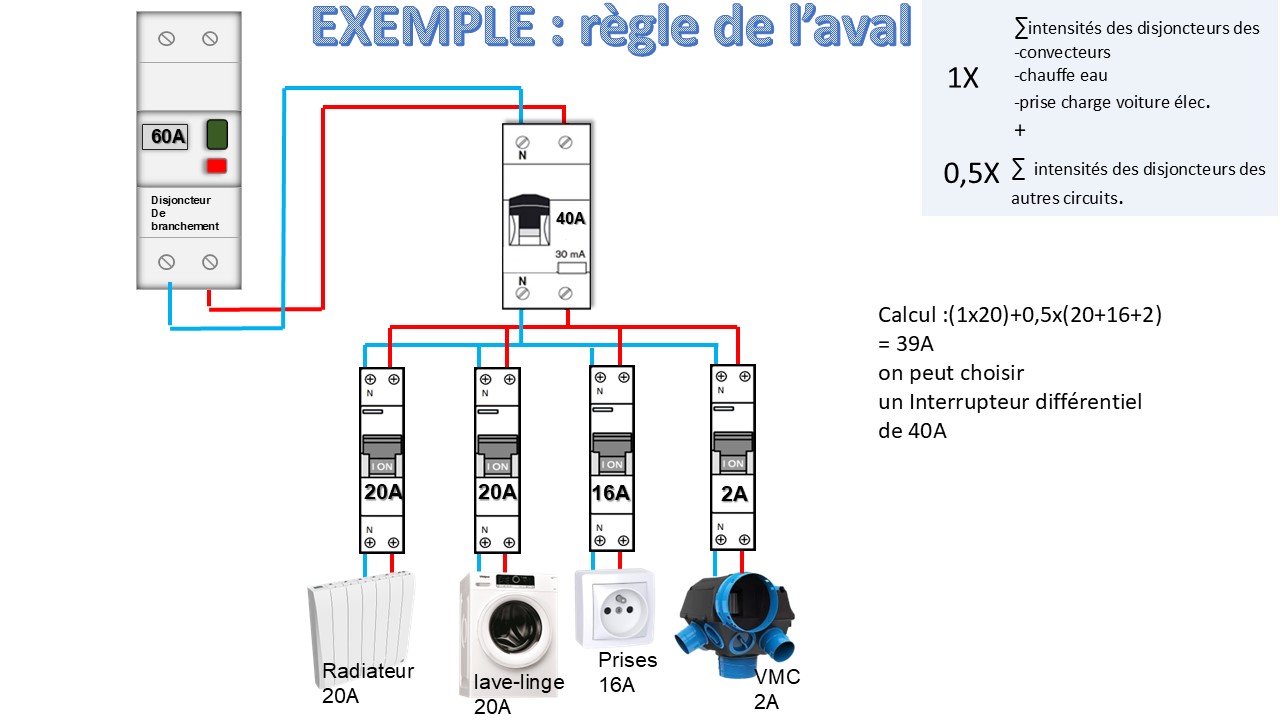

Dans cet exemple, le radiateur de 20 A est compté pour 1, le lave-linge (20 A), les prises (16 A) et la VMC (2 A) pour 0,5 : on obtient 39 A, donc un différentiel de 40 A.

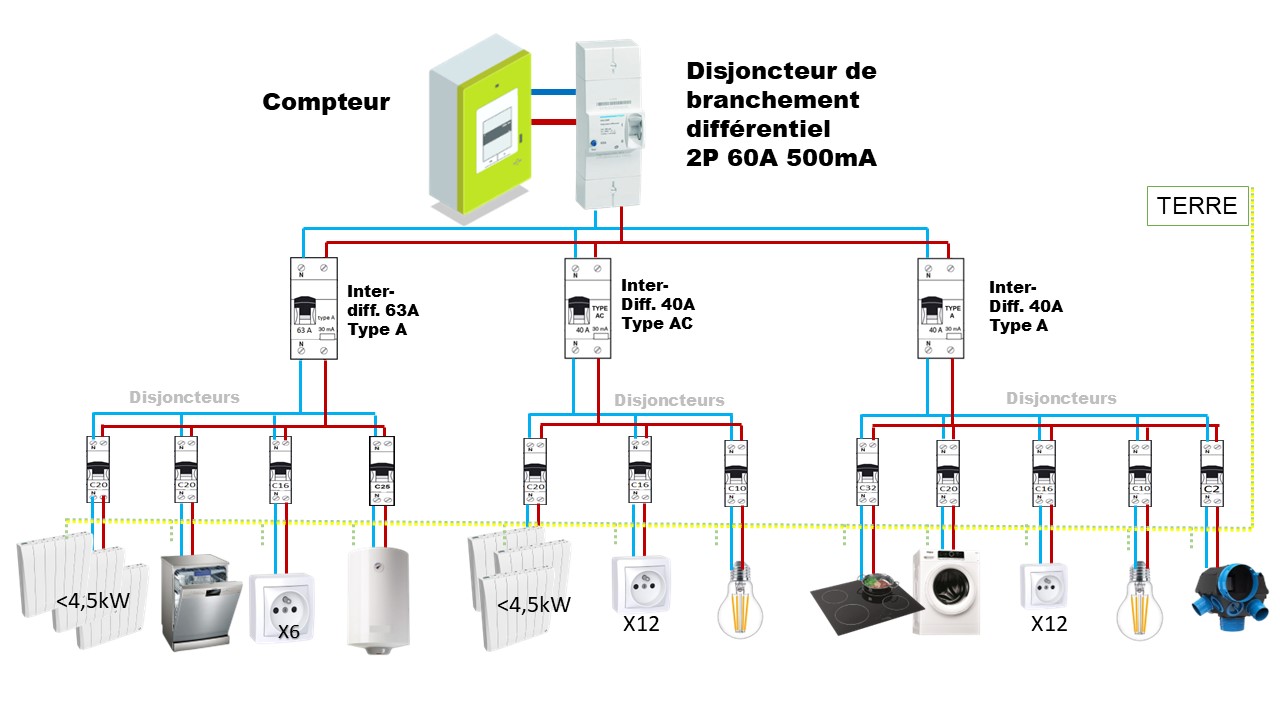

Un tableau complet
Les différentiels, leur type et leur calibre dans une installation.
Le type et le calibre se choisissent ensemble pour chaque groupe. Les disjoncteurs divisionnaires en aval déterminent le calcul de la règle de l'aval.
La composition du tableau, élément par élément
Toutes les pages détaillées liées à la page Le tableau électrique.
Interrupteurs différentiels 30 mA
Protéger les personnes contre l'électrocution.
Disjoncteurs divisionnaires
Protéger chaque circuit et ses câbles.
Type AC ou type A
Choisir le bon type de différentiel.
Calibre des différentiels
Règles de l'amont et de l'aval.
Modules complémentaires
Contacteur, télérupteur, délesteur, parafoudre.
Repérage des circuits
Étiqueter et documenter le tableau.
Informations indicatives, basées sur la NF C 15-100 : vérifiez la version en vigueur de la norme et faites valider toute modification par un électricien qualifié.
