Disjoncteurs divisionnaires
Protection contre la surcharge et le court-circuit : rôle, lecture de l'appareil et calibres usuels par circuit.
Accueil › Le tableau électrique › Disjoncteurs divisionnaires
À quoi sert un disjoncteur divisionnaire ?

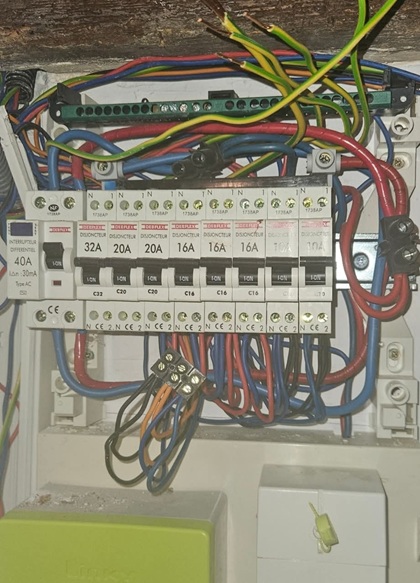

Un disjoncteur par circuit, calibré selon la section du câble.
Le disjoncteur divisionnaire protège les câbles et l'installation d'un circuit contre deux types de défauts :
- la surcharge : trop d'appareils sur le circuit, le câble chauffe peu à peu (protection thermique) ;
- le court-circuit : le courant monte brutalement, la coupure est quasi instantanée (protection magnétique).
Quand il déclenche, il isole uniquement la ligne concernée : le reste de l'installation continue de fonctionner. Il s'installe en aval d'un interrupteur différentiel.

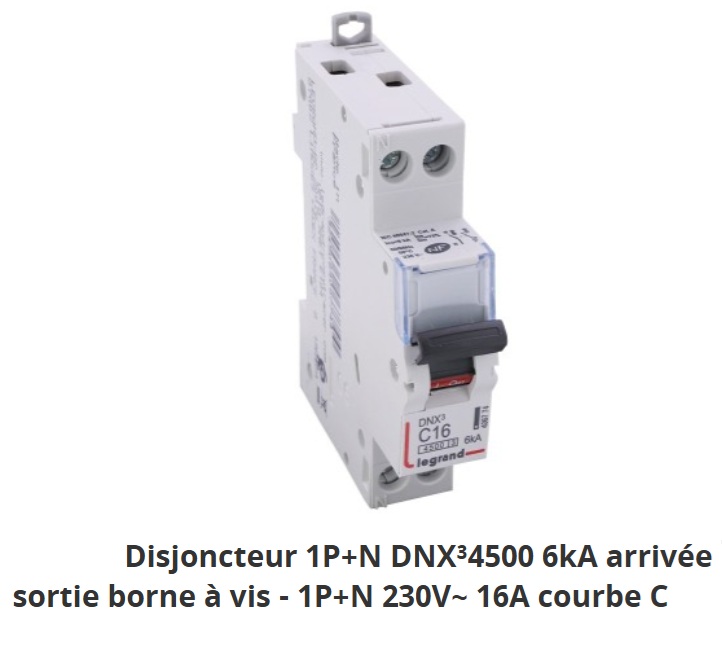

Bornes, manette et calibre
Entrées en haut, sorties en bas, calibre inscrit sur la face avant.
- Manette : elle passe en position basse quand le disjoncteur a déclenché. On la remet en position haute (ON) après avoir supprimé la cause.
- Calibre : l'intensité nominale en ampères (2 A, 10 A, 16 A, 20 A, 32 A…).
- Courbe C : la plus courante dans un logement. Elle tolère les appels de courant normaux des appareils.
- 1P+N : un disjoncteur unipolaire plus neutre, très répandu en logement, sur un seul module.
Quel calibre pour quel circuit ?
Le calibre dépend de la section du câble, que le disjoncteur doit protéger.
| Circuit | Section du câble | Disjoncteur |
|---|---|---|
| Éclairage | 1,5 mm² | 16 A |
| Prises 16 A | 1,5 mm² | 16 A (8 prises maximum) |
| Prises 20 A | 2,5 mm² | 20 A (12 prises maximum) |
| Volets roulants | 1,5 mm² | 16 A |
| VMC | 1,5 mm² | 2 A |
| Lave-linge, lave-vaisselle, sèche-linge, four | 2,5 mm² | 20 A |
| Chauffe-eau | 2,5 mm² | 20 A |
| Plaque de cuisson (monophasé) | 6 mm² | 32 A |
Valeurs usuelles en monophasé : la section et le calibre exacts dépendent de la longueur du câble, du mode de pose et de la norme en vigueur. Voir la page Rénovation : câbles, gaines et sections.
À ne jamais faire
Le calibre protège le câble : il ne se choisit pas au hasard.
- Ne remplacez jamais un disjoncteur par un calibre supérieur pour éviter un déclenchement.
- Si un disjoncteur déclenche souvent, cherchez la cause : trop d'appareils sur le circuit, appareil défectueux, câble ou connexion abîmés.
- Coupez le disjoncteur général avant d'intervenir dans le tableau.
- Chaque disjoncteur doit être repéré par une étiquette précise.
Attention : un disjoncteur de calibre trop élevé ne protège plus le câble, qui peut chauffer jusqu'à l'incendie.
