Interrupteurs différentiels 30 mA
Rôle, installation, lecture de la face avant et test mensuel : tout ce qu'il faut savoir sur la protection des personnes.
Accueil › Le tableau électrique › Interrupteurs différentiels 30 mA
À quoi sert un interrupteur différentiel ?
Il surveille les fuites de courant et coupe en une fraction de seconde.
Un interrupteur différentiel (ID) compare en permanence le courant qui part par la phase et celui qui revient par le neutre. Si une partie du courant s'échappe vers la terre, par exemple à travers le corps d'une personne, la différence est détectée. À partir de 30 mA de fuite, il coupe le circuit.
Il protège les personnes dans deux situations : le contact direct (on touche une partie normalement sous tension) et le contact indirect (on touche une masse métallique, comme un appareil électroménager, qui est devenue dangereuse suite à un défaut d'isolement).
Un différentiel ne protège pas les câbles contre la surcharge ou le court-circuit : c'est le rôle des disjoncteurs divisionnaires.
Où et comment les installer
En tête de groupe, avec des disjoncteurs en aval.
- Tête de groupe : l'ID est placé en tête d'une rangée de disjoncteurs, qu'il alimente via un peigne.
- 8 circuits au maximum par différentiel 30 mA.
- Plusieurs différentiels : un défaut sur un circuit ne doit pas couper tout le logement. Le nombre dépend de la surface, du chauffage et du nombre de circuits.

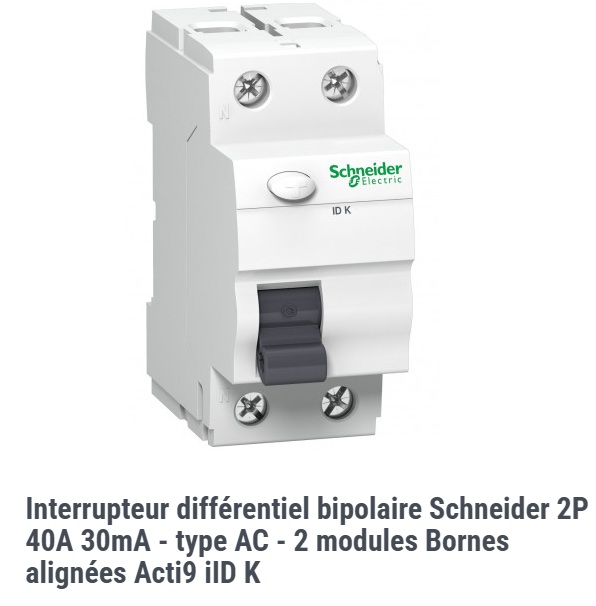

- Phase + neutre : en monophasé on utilise un ID bipolaire (2P). En triphasé, un ID tétrapolaire (4P).
- Largeur : un ID bipolaire occupe 2 modules sur le rail DIN.
- Sensibilité : 30 mA pour les circuits d'un logement. Plus la résistance de terre est élevée, plus le différentiel doit être sensible.
Le calibre (25, 40 ou 63 A) et le type (AC ou A) se lisent sur la face avant de l'appareil. Ils sont à choisir selon les circuits protégés.

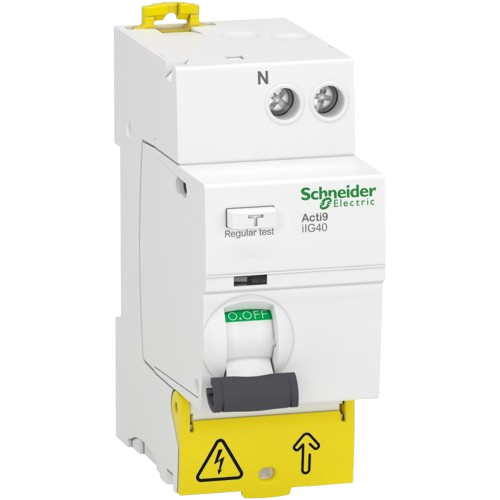

Ce qu'il faut repérer sur l'appareil
Quatre indications suffisent pour s'y retrouver.
| Indication | Valeur | À retenir |
|---|---|---|
| Calibre | 25 A, 40 A ou 63 A | Calibre des différentiels |
| Sensibilité | 30 mA | Seuil de fuite qui provoque la coupure |
| Type | AC ou A | Type AC ou type A |
| Bouton « T » | Test | À presser une fois par mois : l'appareil doit déclencher |
Test mensuel et déclenchements
Un différentiel qui saute signale un défaut : il ne faut pas le contourner.
- Appuyez sur le bouton « T » une fois par mois : l'ID doit déclencher. S'il ne déclenche pas, faites-le remplacer.
- Si l'ID saute, coupez d'abord les disjoncteurs divisionnaires de son groupe, réarmez l'ID, puis remettez les circuits un par un pour trouver celui en défaut.
- Si le défaut persiste, ou si vous ne trouvez pas le circuit concerné, appelez un électricien qualifié.
Attention : ne shuntez jamais un différentiel et ne le remplacez jamais par un appareil moins sensible pour éviter les déclenchements. Il protège des vies.
