Règles de l'Amont et de l'Aval en électricité

1. La Règle de l'Amont (Sélectivité Ampèremétrique)

Cette règle concerne le calibre (l'intensité maximale que l'interrupteur différentiel peut supporter en continu) de l'ID par rapport au calibre du disjoncteur de branchement.

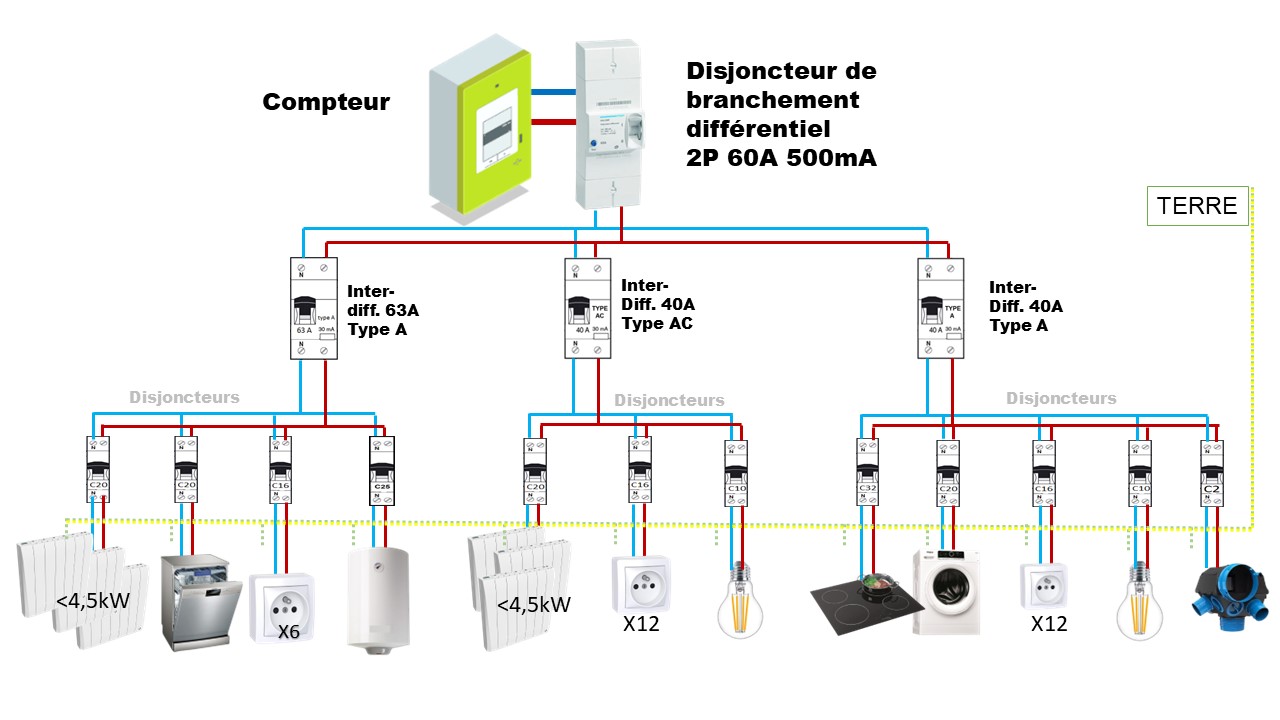

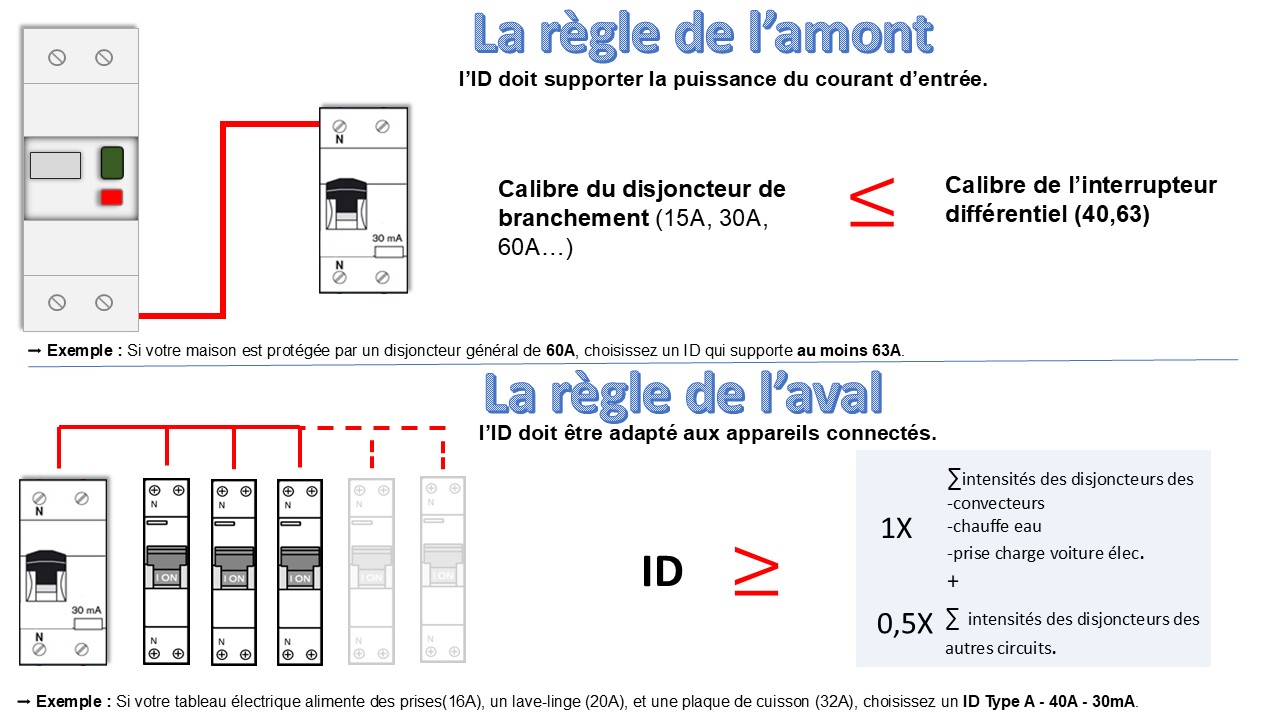

Principe : Le calibre de l'interrupteur différentiel doit être au moins égal au calibre du disjoncteur de branchement.

Pourquoi ?

• Éviter la surcharge : un ID sous-calibré pourrait surchauffer ou être endommagé.
• Assurer la continuité de l'alimentation : éviter les coupures injustifiées.

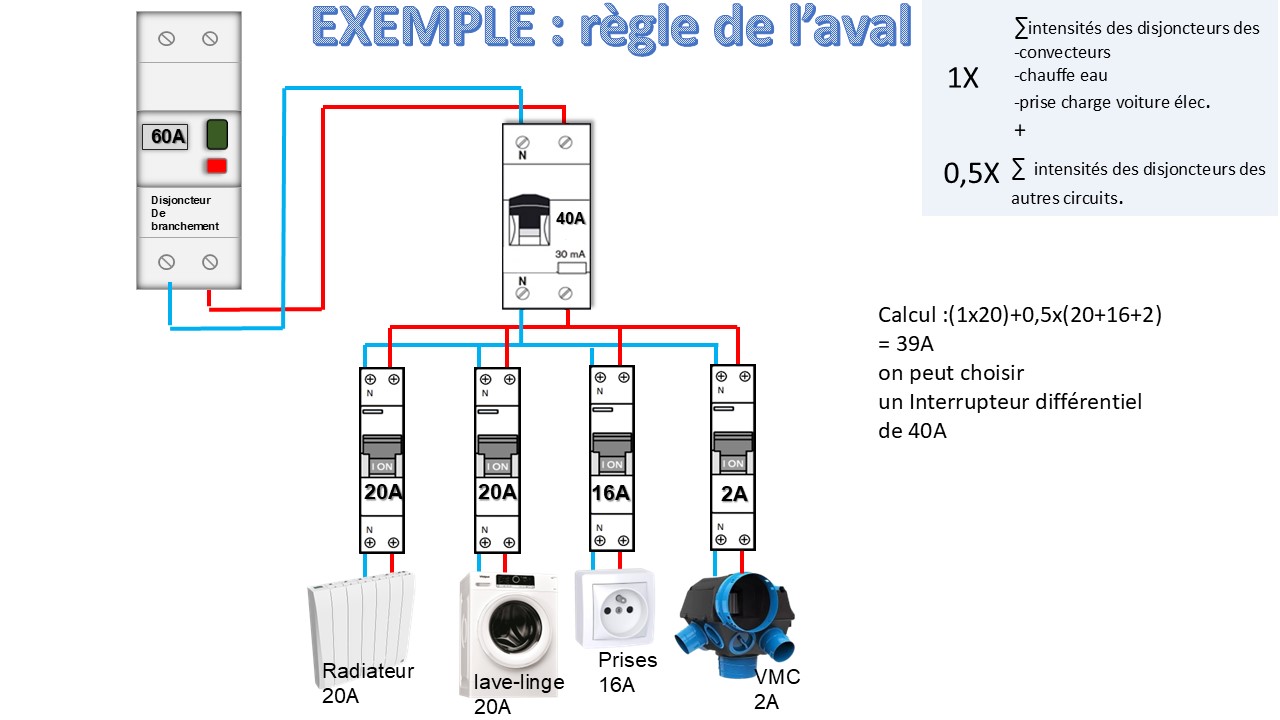

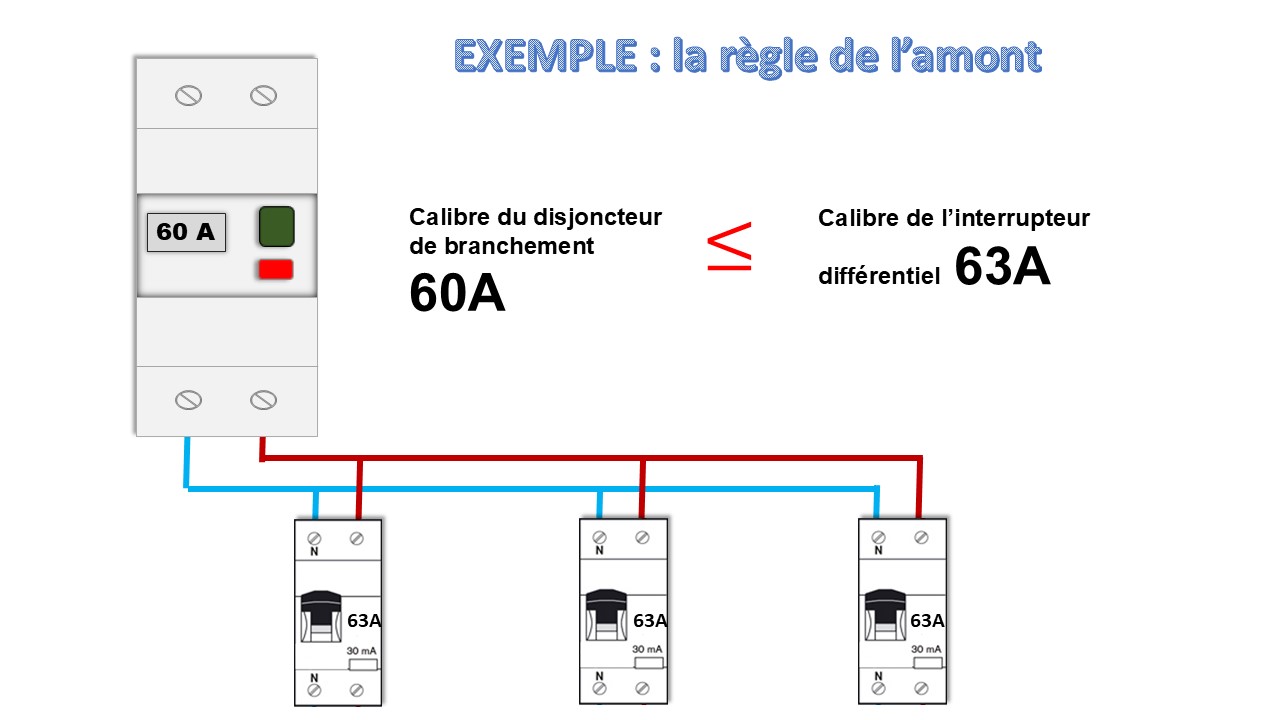

Exemple : Si votre disjoncteur de branchement est de 63A, l'ID doit être ≥ 63A (ex. : 63A ou 80A).

2. La Règle de l'Aval (Sélectivité Différentielle)

Cette règle concerne la sensibilité de l'ID par rapport aux disjoncteurs divisionnaires situés en aval.

Principe : Adapter la sensibilité aux types de circuits protégés.

Pourquoi ?

• Protection des personnes : ID 30mA obligatoire sur les circuits sensibles.
• Protection des biens : 300mA utilisé pour prévenir les incendies.
• Sélectivité : éviter qu’un petit défaut coupe toute l’installation.

Différentes sensibilités et usages

• 30mA : Obligatoire pour prises, éclairages de salle de bains, électroménagers.
• 300mA : Pour la protection générale (incendies).
• Sélectif (S) : Utilisé en amont pour hiérarchiser les coupures en cas de défaut.

Le respect de la règle de l’amont et de l’aval est essentiel pour la sécurité, la continuité de service et la conformité aux normes (NF C 15-100).

Explication des Règles de l'Amont et de l'Aval pour Choisir un Interrupteur Différentiel

Les règles de l'amont et de l'aval sont fondamentales pour choisir correctement un interrupteur différentiel (ID) dans un tableau électrique. Elles concernent principalement le calibre et la sensibilité de l'ID par rapport aux disjoncteurs situés en amont et en aval.

La Règle de l'Amont (ou Règle de la Sélectivité Ampèremétrique)

Cette règle concerne le calibre (l'intensité maximale que l'interrupteur différentiel peut supporter en continu) de l'ID par rapport au calibre du disjoncteur de branchement (le disjoncteur principal qui arrive de votre fournisseur d'électricité).

Principe : Le calibre de l'interrupteur différentiel doit être au moins égal au calibre du disjoncteur de branchement.

Pourquoi ?

• Éviter la surcharge de l'ID : Si le calibre de l'ID était inférieur à celui du disjoncteur de branchement, il pourrait être soumis à des courants supérieurs à sa capacité nominale en cas de forte demande ou de défaut important. Cela pourrait entraîner sa détérioration, voire sa destruction.
• Assurer la continuité de l'alimentation : Le disjoncteur de branchement est le premier niveau de protection. Si l'ID en aval se déclenchait intempestivement à cause d'une surcharge que le disjoncteur de branchement pourrait supporter, cela couperait l'alimentation de toute l'installation.

Exemple :

La Règle de l'Aval (ou Règle de la Sélectivité Différentielle)

Cette règle concerne la sensibilité (le courant de fuite à la terre qui provoque le déclenchement) de l'interrupteur différentiel par rapport aux disjoncteurs divisionnaires (les petits disjoncteurs qui protègent chaque circuit individuel) situés en aval.

Principe : La sensibilité de l'interrupteur différentiel doit être adaptée aux risques et aux types de circuits qu'il protège en aval.

Pourquoi ?

• Protection des personnes : Les interrupteurs différentiels à haute sensibilité (30mA) sont obligatoires pour les circuits qui présentent un risque direct pour les personnes (prises de courant, éclairage dans certaines zones, etc.). Ils détectent les faibles courants de fuite à la terre, signalant un contact indirect ou direct et coupant l'alimentation très rapidement pour éviter l'électrocution.
• Protection des biens : Des sensibilités plus élevées (par exemple, 300mA) peuvent être utilisées pour une protection générale de l'installation contre les risques d'incendie liés à des défauts d'isolement plus importants.
• Sélectivité (éviter les déclenchements intempestifs) : Dans une installation complexe avec plusieurs interrupteurs différentiels en cascade, il est important d'organiser les sensibilités pour que seul l'ID le plus proche du défaut se déclenche. En général, on place des ID à haute sensibilité (30mA) en aval pour la protection des personnes et des ID à sensibilité plus faible (par exemple, 300mA ou sélectif) en amont pour la protection générale et pour assurer la continuité de service en cas de petit défaut isolé.

Différentes Sensibilités et Leurs Usages Courants :

• 30mA (haute sensibilité) : Obligatoire pour les circuits suivants :
  • Prises de courant (sauf exceptions spécifiques).
  • Circuits d'éclairage dans les salles de bains et locaux contenant une baignoire ou une douche.
  • Certains appareils électroménagers (lave-linge, lave-vaisselle, etc. selon les normes).
• 300mA (moyenne sensibilité) : Peut être utilisé pour la protection générale de l'installation contre les risques d'incendie. Il est souvent placé en amont d'interrupteurs différentiels de 30mA pour assurer une certaine sélectivité.
• Sélectif (S) : Ces interrupteurs différentiels ont une temporisation qui leur permet de ne se déclencher qu'après un certain délai. Ils sont utilisés en amont d'autres ID pour assurer une sélectivité optimale. En cas de défaut, l'ID de 30mA situé le plus près du défaut se déclenchera en premier. Si le défaut persiste, l'ID sélectif en amont se déclenchera ensuite.

Conseil important : Le choix et l'installation d'un tableau électrique sont des opérations délicates qui doivent être réalisées dans le respect des normes électriques en vigueur (en France, la NF C 15-100). Il est fortement recommandé de faire appel à un électricien qualifié pour garantir la sécurité de votre installation.

✅ En résumé

• Règle de l'Amont : Calibre de l’ID ≥ calibre du disjoncteur de branchement.
• Règle de l'Aval : Sensibilité adaptée à la fonction du circuit (30mA pour les personnes).

Conseil : Faites toujours valider votre installation par un électricien qualifié.
