Sections minimales des câbles de terre
Dans une installation électrique domestique, le câble de terre joue un rôle fondamental dans la protection des personnes et des biens. Sa section dépend de plusieurs critères techniques, et elle est strictement encadrée par la norme NF C 15-100.
📏 Quelle section minimale selon la norme ?

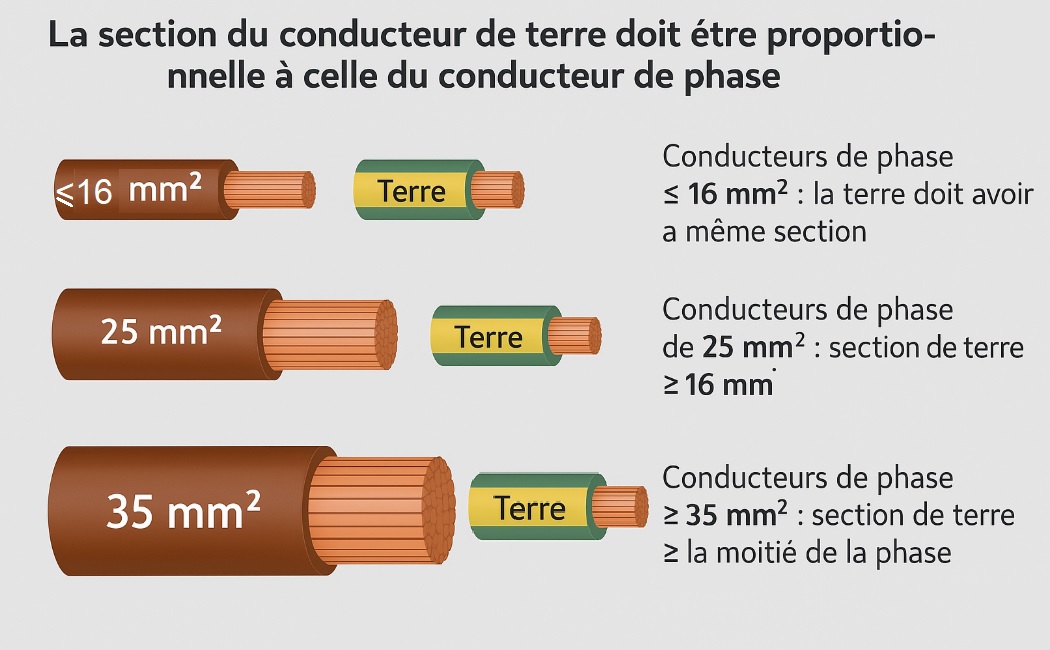

La section du conducteur de terre doit être proportionnelle à celle du conducteur de phase. Voici les règles de base :
- Conducteurs de phase ≤ 16 mm² : la terre doit avoir la même section
- Conducteurs de phase de 25 mm² : section de terre ≥ 16 mm²
- Conducteurs de phase ≥ 35 mm² : section de terre ≥ la moitié de la phase
⚠️ Exemples concrets
- Pour une installation en 2,5 mm² : terre également en 2,5 mm²
- Pour un câble d'alimentation principale en 16 mm² : terre en 16 mm²
- Pour un câble d’arrivée en 35 mm² : terre en 16 mm² minimum
🛠️ Câble de terre vers la prise de terre
Le câble de terre qui relie la barrette de coupure à l'électrode (piquet, boucle en fond de fouille...) est souvent de section 25 mm² cuivre ou 50 mm² acier galvanisé.
📌 Autres exigences
- Les conducteurs de terre doivent être de couleur vert/jaune
- Pas de coupure ni dérivation entre la barrette et la prise de terre
- Les circuits doivent être reliés au bornier de terre du tableau
Une bonne mise à la terre limite les risques d’électrocution et permet le bon fonctionnement des différentiels.
