🛡️ Les appareils de protection électrique dans la maison

Dans une installation électrique domestique, plusieurs dispositifs de protection sont indispensables pour garantir la sécurité des occupants et des équipements. Voici les principaux appareils que l’on retrouve dans le tableau électrique.

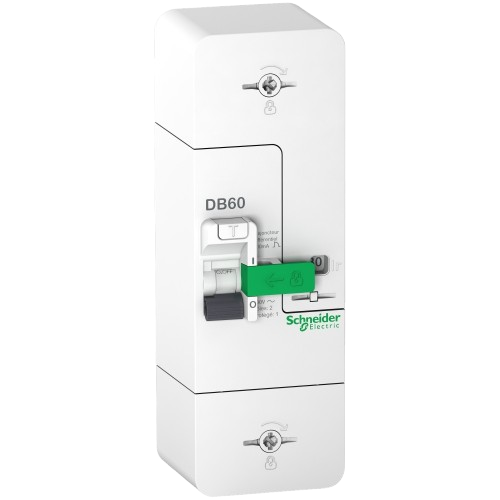

🧯 Le disjoncteur de branchement (EDF)

Le disjoncteur de branchement, également appelé disjoncteur d'abonné ou AGCP (Appareil Général de Coupure et de Protection), est un élément essentiel de l'installation électrique d'un logement. Il est placé en amont du tableau électrique et a plusieurs fonctions cruciales. Il permet de couper l'alimentation générale en cas de surcharge, de court-circuit ou de défaut d'isolement, assurant ainsi la sécurité des personnes et des biens. De plus, il intègre une fonction différentielle pour détecter les fuites de courant et protéger contre les risques d'électrocution. Le disjoncteur de branchement limite également la puissance consommée par l'ensemble du logement en fonction de l'abonnement souscrit auprès du fournisseur d'énergie, grâce à un réglage de calibre. Enfin, il offre la possibilité de couper manuellement l'alimentation générale en cas de besoin. Il existe différents types de disjoncteurs de branchement (instantané ou sélectif, monophasé ou triphasé) adaptés aux besoins spécifiques de chaque installation.

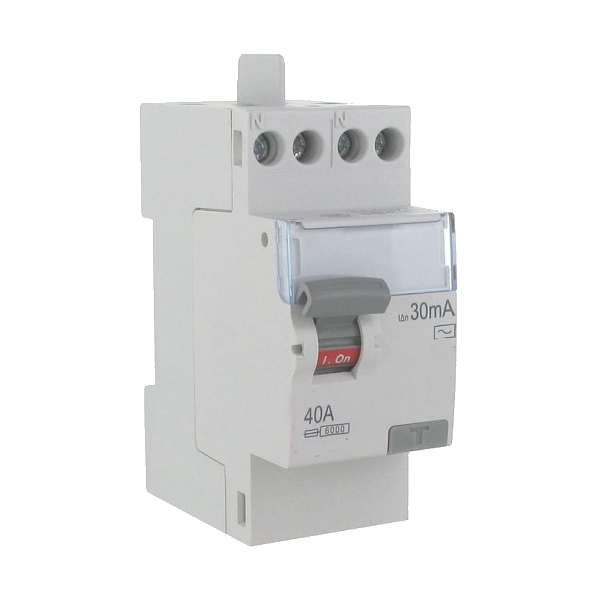

⚡ L’interrupteur différentiel

L’interrupteur différentiel est un dispositif de sécurité crucial installé dans le tableau électrique d'une habitation. Sa fonction principale est de protéger les personnes contre les risques d'électrocution en détectant les fuites de courant à la terre. Contrairement aux disjoncteurs qui protègent contre les surcharges et les courts-circuits, l'interrupteur différentiel surveille la différence entre le courant entrant et le courant sortant d'un circuit. Si cette différence dépasse un seuil de sensibilité prédéfini (généralement 30 mA pour la protection des personnes), il coupe instantanément l'alimentation électrique du circuit concerné, évitant ainsi un choc électrique potentiellement mortel. Il est obligatoire d'avoir au moins un interrupteur différentiel de haute sensibilité (30 mA) pour protéger les circuits alimentant les prises de courant et les luminaires dans les pièces d'eau, et il est recommandé d'en installer d'autres pour une protection plus étendue de l'installation.

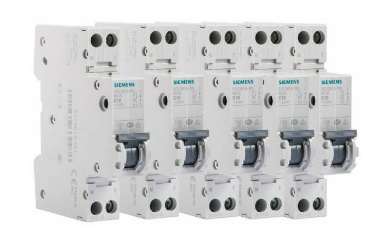

🧰 Les disjoncteurs divisionnaires

Les disjoncteurs divisionnaires sont des dispositifs de protection essentiels installés dans le tableau électrique d'une habitation, en aval du disjoncteur de branchement et des interrupteurs différentiels. Leur rôle principal est de protéger individuellement chaque circuit électrique de l'installation (éclairage, prises de courant, appareils électroménagers, etc.) contre les surcharges et les courts-circuits. En cas de surintensité dans un circuit donné, le disjoncteur divisionnaire correspondant se déclenche automatiquement, coupant l'alimentation de ce seul circuit et préservant ainsi le reste de l'installation. Cela permet de localiser facilement l'origine du problème et d'éviter des dommages plus importants, voire des incendies. Chaque circuit doit être protégé par un disjoncteur divisionnaire dont le calibre (l'intensité maximale qu'il peut supporter) est adapté à la section des conducteurs et à la puissance des appareils qui y sont raccordés. Ils sont donc indispensables pour assurer la sécurité et le bon fonctionnement de l'ensemble de l'installation électrique.

• 10 A : éclairage
• 16 A : prises
• 20 A et plus : circuits spécialisés (four, chauffe-eau...)

🌩️ Le parafoudre

Ce dispositif optionnel mais recommandé protège l’installation contre les surtensions dues à la foudre ou à des perturbations sur le réseau. Il est obligatoire dans certaines zones à risque selon la norme NF C 15-100.

Une installation bien protégée, c’est la garantie de sécurité pour les habitants et de durabilité pour vos équipements.

📌 En résumé

Chaque appareil de protection a un rôle spécifique et complémentaire. Une installation conforme doit intégrer tous ces éléments, bien dimensionnés et testés régulièrement.
