📘 Module 3 : Conception et schéma électrique

Dans ce module, nous abordons les principes de base pour concevoir une installation électrique conforme, organisée et sécurisée. Du tableau électrique jusqu’au choix des câbles et appareillages, chaque étape est essentielle à la réussite d’un projet domestique.

🔧 Définir le tableau électrique et ses composants

Le tableau électrique est le cœur de l’installation. Il regroupe les protections et permet de distribuer l’électricité dans les différentes pièces.

• Interrupteurs différentiels : détectent les fuites de courant et protègent les personnes (30 mA)
• Disjoncteurs divisionnaires : protègent chaque circuit contre les surcharges et courts-circuits
• Peignes de connexion : assurent la distribution du courant aux différents modules
• Parafoudres : protègent l’installation contre les surtensions dues à la foudre ou à des anomalies du réseau
• Contacteurs jour/nuit : permettent de commander automatiquement certains circuits selon les plages horaires (ex : chauffe-eau)
• Modules de télérupteur : utilisés pour piloter un circuit d’éclairage à partir de plusieurs points de commande
• Modules de commande (domotique) : permettent de piloter l’éclairage, les volets roulants, ou d'autres fonctions connectées

Chaque circuit doit être identifié clairement, et les protections doivent être choisies selon la norme NF C 15-100.

🧭 Établir un schéma de distribution électrique

Avant toute installation, il est essentiel de réaliser un schéma électrique. Il sert de plan de référence pour le câblage et la pose des équipements.

• Identifier les pièces et les besoins de chaque zone (prises, éclairage, appareils spécifiques)
• Définir les circuits : un pour l’éclairage, un pour les prises, un pour les appareils puissants...
• Représenter les trajets des gaines, les emplacements des boîtiers, interrupteurs et prises
• Prévoir les chemins techniques (encastré, goulottes, faux plafonds...)

🔌 Choisir les câbles, protections et appareillages

Le choix des câbles et protections est crucial pour assurer la performance et la sécurité de l’installation.

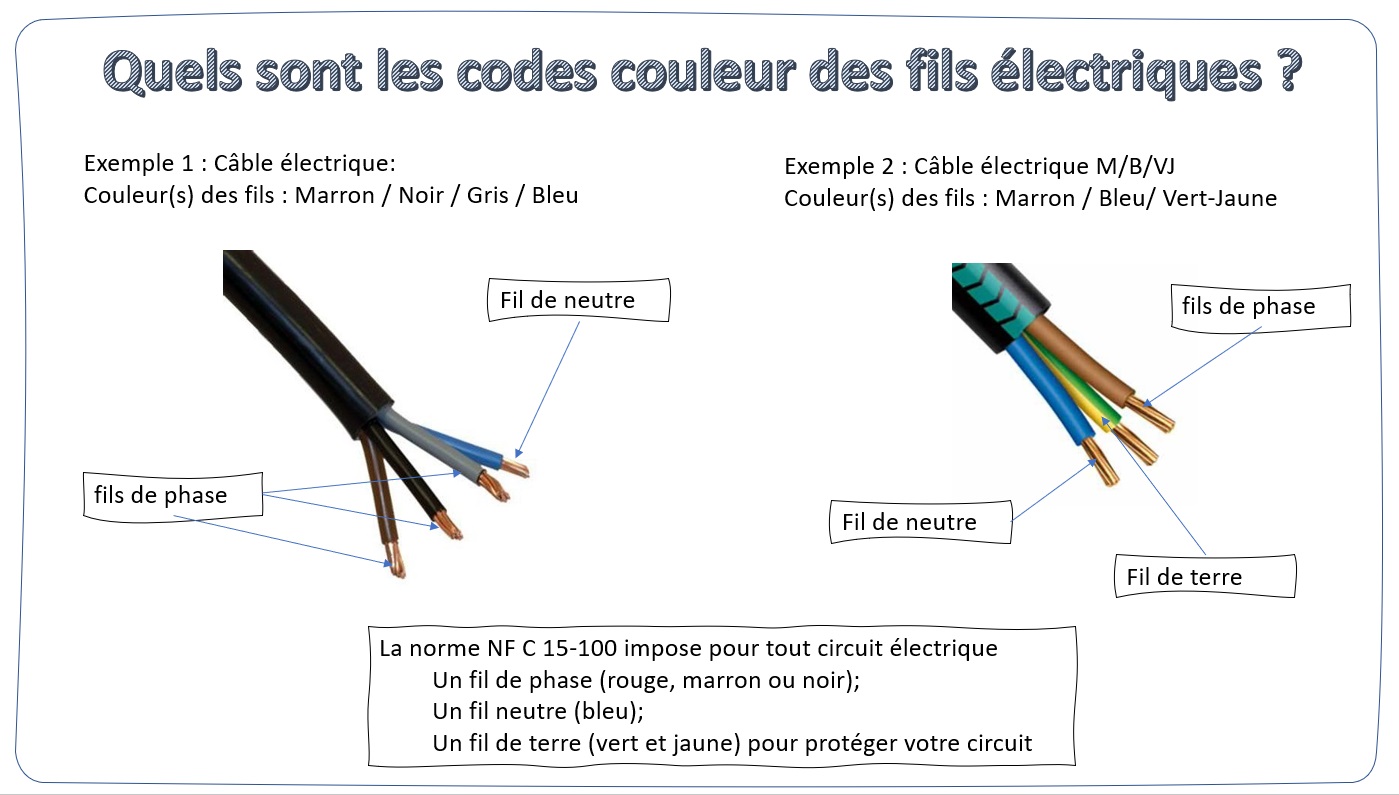

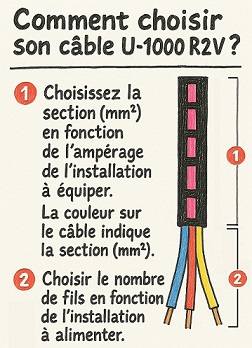

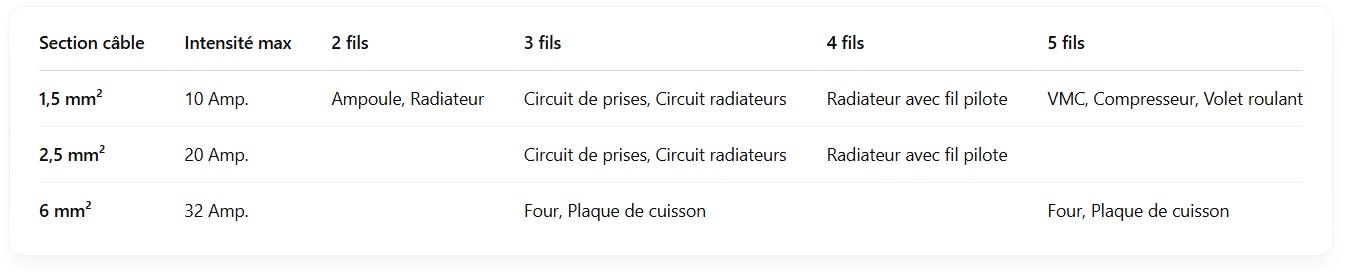

• Section des câbles selon le type de circuit :
  • 1,5 mm² pour l’éclairage (disjoncteur 10 A)
  • 2,5 mm² pour les prises (disjoncteur 16 A ou 20 A)
  • 6 mm² pour plaques de cuisson (disjoncteur 32 A)
• Longueur et mode de pose influencent le choix des câbles (pertes de tension, échauffement)
• Appareillage : prises et interrupteurs doivent être de qualité, adaptés au courant et à l’environnement (ex : IPx4 pour pièce humide)

📎 Focus : Câbles U-1000 R2V et gaines électriques

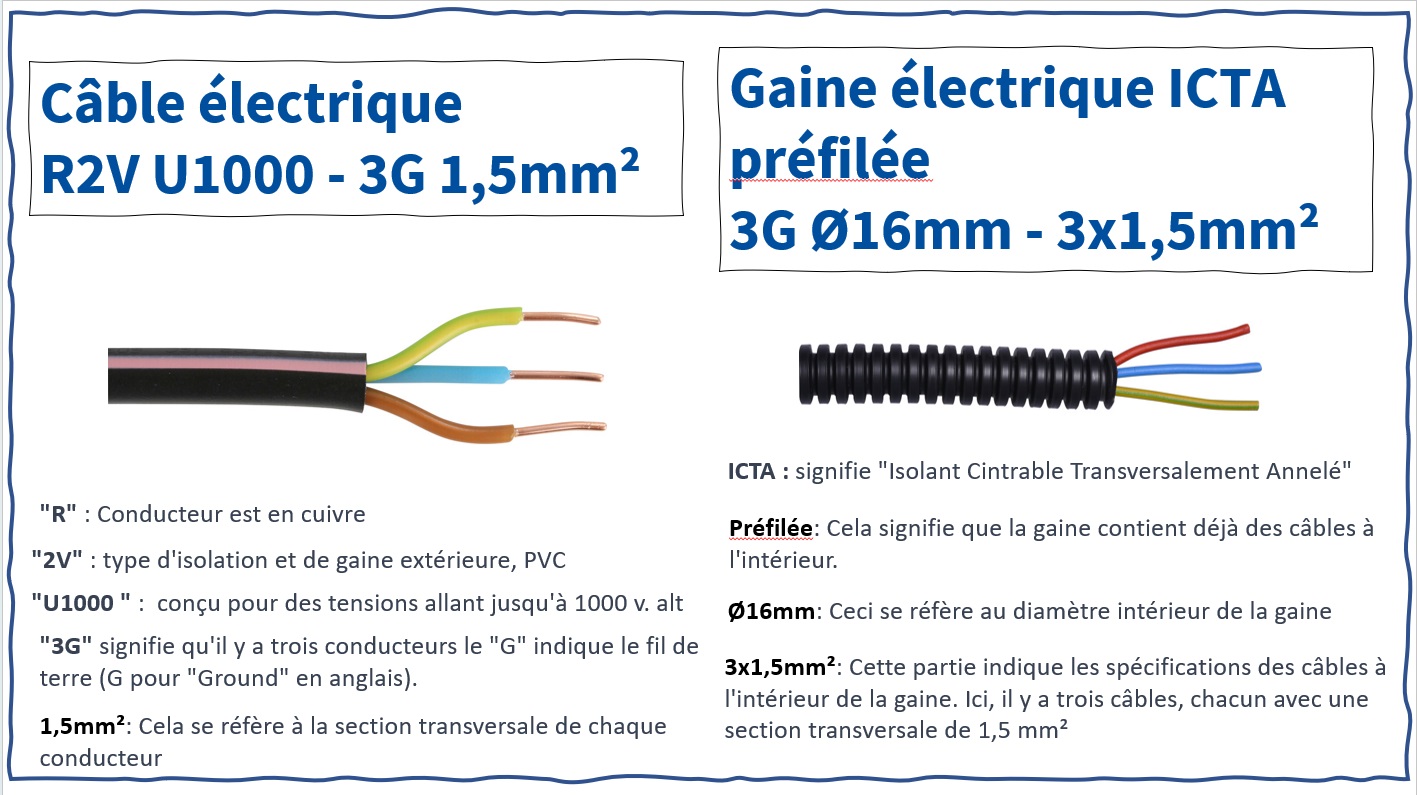

Le câble U-1000 R2V est l’un des plus utilisés pour les installations électriques domestiques et industrielles. Sa désignation indique ses caractéristiques techniques :

• U-1000 : tension nominale maximale de 1000 V en courant alternatif (600 V entre phases et 1000 V entre phase et terre).
• R : isolant en polyéthylène réticulé (XLPE), très résistant à la chaleur et aux contraintes mécaniques.
• 2 : indique une gaine extérieure en PVC, sans gaine intermédiaire entre l’isolant et la gaine.
• V : gaine extérieure en PVC, qui protège contre les chocs et l’humidité.

Avantages principaux :

• Constitué de plusieurs conducteurs rigides en cuivre, avec une excellente tenue mécanique.
• Utilisable en extérieur (dans une gaine TPC) et en intérieur (encastré dans une gaine ICTA ou en apparent dans un tube IRL).
• Disponible en plusieurs sections (1,5 mm² à 16 mm² ou plus), selon les besoins en intensité.
• Utilisable pour circuits d’éclairage, prises, alimentation de tableaux divisionnaires ou gros appareils (four, chauffe-eau, etc.).
• Supporte des températures de fonctionnement jusqu’à 90 °C en service normal.

Les gaines électriques assurent la protection mécanique et facilitent le passage des câbles :

• Gaine ICTA (Isolant Cintré Transversalement Annelé) :
  • Souple et annelée, conçue pour faciliter l’introduction des conducteurs.
  • Autoextinguible et sans halogène, adaptée aux installations encastrées dans les cloisons, murs ou faux plafonds.
  • Disponible avec tire-fil intégré pour un gain de temps lors du passage des câbles.
• Gaine TPC (Tube de Protection des Câbles) :
  • De couleur rouge (pour réseau électrique), annelée, rigide à l’extérieur et lisse à l’intérieur.
  • Utilisée pour les installations enterrées, elle protège les câbles contre l’humidité, les chocs et la pression du sol.
  • Doit être posée avec une signalisation (grillage avertisseur) en surface.
• Tubes IRL (Isolé Rigide Lisse) :
  • Tube rigide en PVC blanc ou gris, utilisé pour les installations en apparent sur les murs ou plafonds.
  • Permet un bon maintien des câbles tout en restant discret.
  • Fixation par colliers ou clips selon le support (plâtre, brique, béton...)
• Moulures électriques :
  • Profils plats ou en angle, en PVC, permettant de dissimuler les câbles en apparent de manière esthétique.
  • Adaptées aux rénovations ou ajouts sans travaux lourds.
  • Installation facile par clipsage ou collage.

Bien choisir ses câbles et gaines, c’est garantir la sécurité, la durabilité et la conformité de l’installation électrique.
