Lorsqu’on installe ou rénove une installation électrique, le choix des gaines est essentiel pour protéger les câbles, garantir leur longévité et respecter les normes de sécurité. Plusieurs types de gaines existent : TPC, ICTA, et IRL. Voici comment les différencier et les utiliser à bon escient.
🔴 Gaine TPC (Tube Protection Câble)
La gaine TPC est une gaine annelée, rigide et étanche, souvent de couleur rouge ou verte. Elle est principalement utilisée en extérieur ou enterrée, pour protéger les câbles électriques ou réseaux (télécom, fibre...).
- Utilisation : extérieur, enfouissement
- Étanche et résistante à l’écrasement
- À poser avec un grillage avertisseur

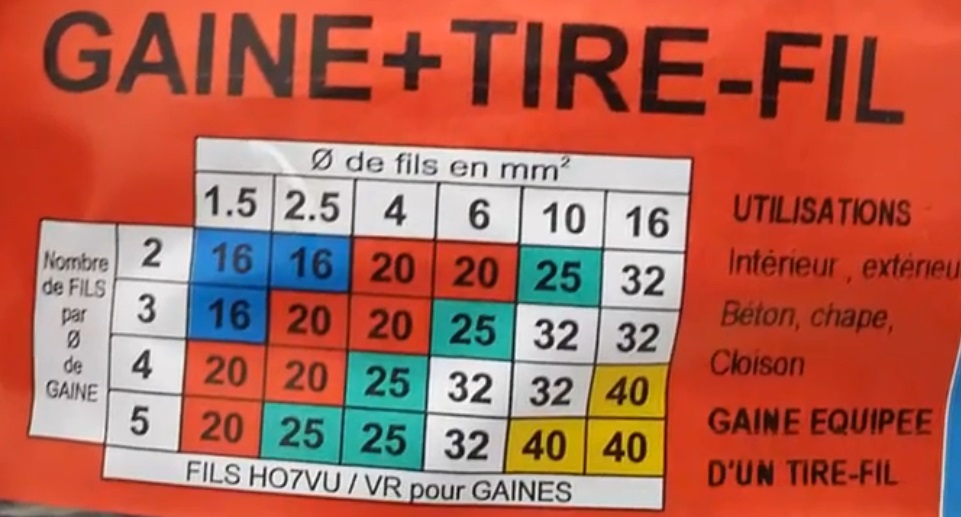

- Exige un tire-fil pour passer les câbles
🔵 Gaine ICTA (Isolant Cintrable Transversalement Annelé)
La gaine ICTA est la plus utilisée en habitat neuf ou en rénovation. Flexible et facile à poser, elle est conçue pour accueillir les conducteurs dans les cloisons ou les plafonds.
- Utilisation : intérieur (murs, plafonds, sols)
- Autoextinguible (ne propage pas le feu)
- Disponible en préfilée ou vide
- Doit être protégée dans les zones exposées
⚪ Tube IRL (Isolant Rigide Lisse)
Le tube IRL est un conduit rigide lisse, souvent blanc ou gris. Il est destiné à la pose en apparent, notamment dans les garages, locaux techniques ou en industrie.
- Utilisation : pose apparente en intérieur
- Résistant aux chocs
- Facilement clipsable sur des colliers
- Esthétique pour les locaux utilitaires
📌 En résumé : quelle gaine pour quel usage ?
- TPC → Extérieur, enterré, arrivée réseau
- ICTA → Intérieur, dans les cloisons, encastré
- IRL → Intérieur, apparent, garage ou atelier
Choisir la bonne gaine électrique, c’est garantir la sécurité, la conformité aux normes, et une installation durable et accessible.
