🚨 Installation obsolète : comment repérer les signes ?

Avec le temps, une installation électrique peut devenir vétuste, dangereuse ou simplement inadaptée aux usages actuels. La mise en conformité permet alors de sécuriser les lieux et d’aligner l’installation sur les normes en vigueur, notamment la norme NF C 15-100.

📅 Âge et historique de l’installation

• Installation datant de plus de 15 à 20 ans sans rénovation majeure.
• Pas de mise à jour depuis les dernières évolutions des normes électriques.
• Absence de diagnostic électrique lors d’un achat immobilier ancien.

🚩 Signes d'alerte à ne pas ignorer

• Tableau électrique à fusibles anciens ou non sécurisé.
• Prises ou interrupteurs cassés, noirs ou mal fixés.
• Fils visibles, dénudés ou gaines fendues.
• Absence de disjoncteur différentiel 30 mA.
• Coupures fréquentes ou disjonctions sans raison apparente.
• Pas de mise à la terre, ou mise à la terre inefficace.
• Chauffage, éclairage ou appareils qui fonctionnent de manière instable.

🛠 Que faire si des doutes existent ?

• Faire réaliser un diagnostic électrique par un professionnel.
• Demander une évaluation complète en cas de rénovation ou d’extension.
• Remplacer les équipements non conformes ou dangereux sans attendre.
• Prévoir une mise aux normes progressive si le budget est limité.

Une installation ancienne n’est pas toujours dangereuse, mais elle peut rapidement le devenir. Le moindre doute doit conduire à une vérification. Une mise en conformité est un investissement dans votre sécurité et votre confort au quotidien.

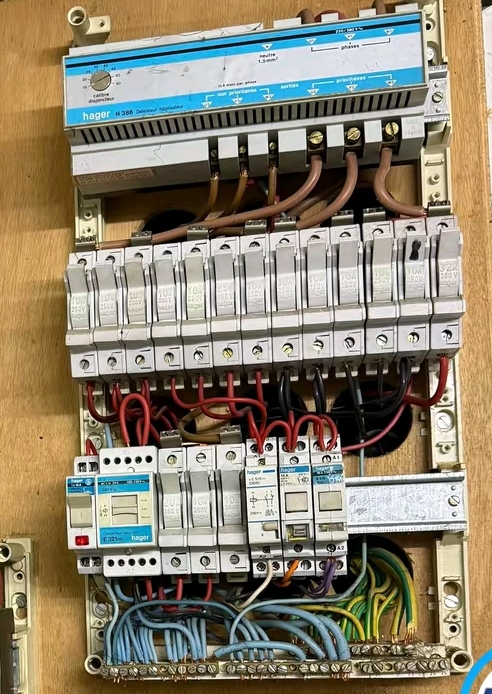

Analyse du tableau électrique :

En haut : un délesteur triphasé Hager N388 sert à gérer automatiquement la consommation électrique dans une installation en triphasé, pour éviter de dépasser la puissance souscrite auprès du fournisseur d’électricité (comme EDF en France).

Concrètement, il sert à quoi ?

• 👉 Éviter le disjoncteur principal qui saute :
  Si tu consommes trop (par exemple, chauffage + four + chauffe-eau + machine à laver + plaque à induction en même temps), le délesteur agit avant que le disjoncteur ne coupe tout.
• 👉 Répartir la charge intelligemment :
  En triphasé, l’installation est répartie sur 3 phases. Le délesteur peut équilibrer les charges sur les 3 phases pour éviter une surcharge sur l’une d’elles.
• 👉 Couper temporairement certains appareils non prioritaires :
  Par exemple, il peut couper le chauffage électrique dans une pièce secondaire ou le chauffe-eau pendant quelques minutes, le temps que la charge baisse.

Rangée du milieu :

Ce sont des porte-fusibles Hager (250V 16A typiquement).
Bien que de même format que des disjoncteurs, ils contiennent des cartouches fusibles à l’intérieur.
Ils assurent une protection contre les surintensités, mais nécessitent le remplacement manuel du fusible en cas de défaut, contrairement aux disjoncteurs qui se réarment.

Rangée du bas :

Présence probable d’un contacteur jour/nuit pour chauffe-eau (à vérifier selon les connexions).

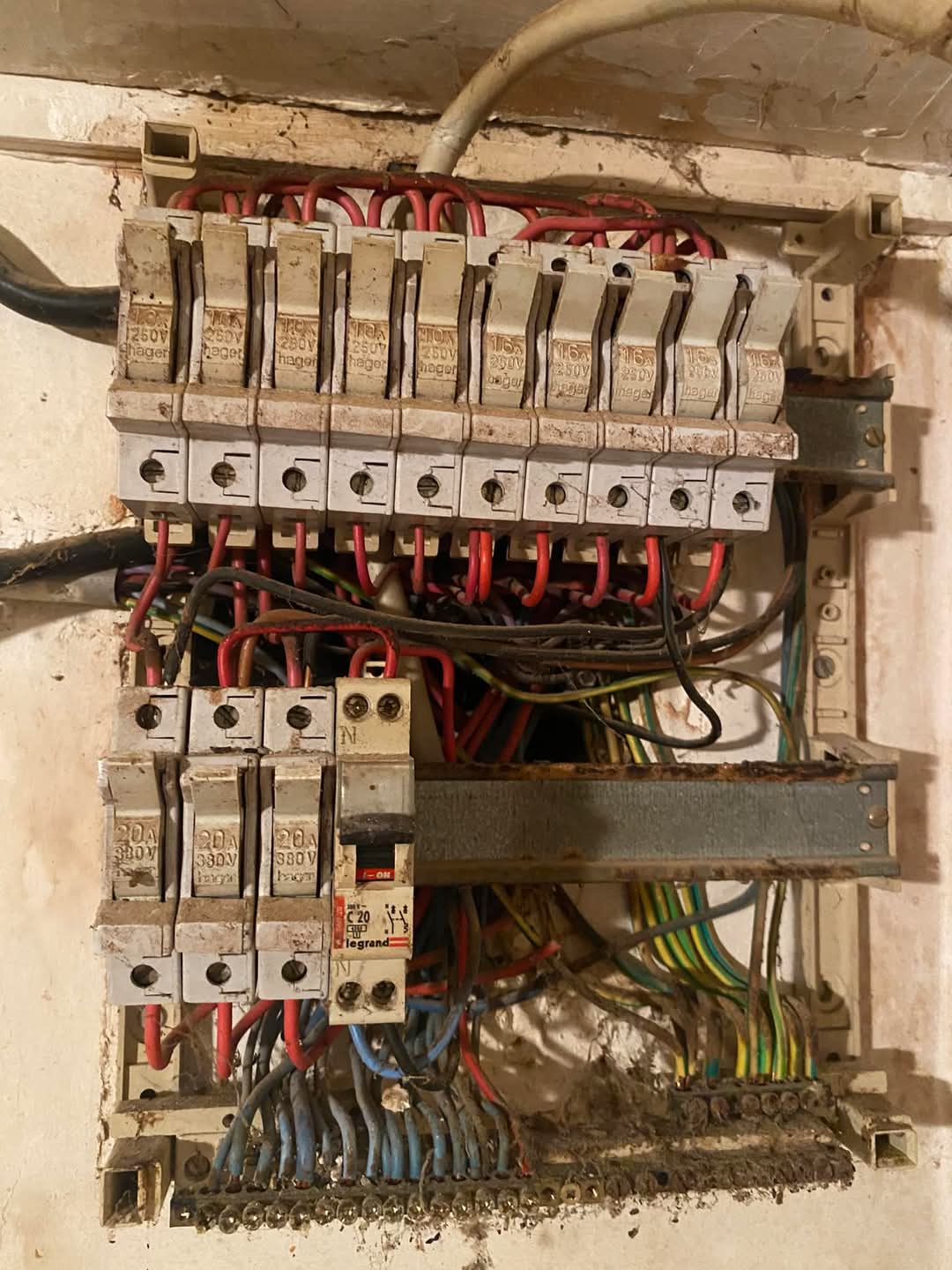

Analyse du tableau électrique : Ce sont des porte-fusibles unipolaires 250V/16A, avec les leviers blancs typiques qui permettent d’extraire la cartouche à l’intérieur.

Le seul véritable disjoncteur visible est celui du bas au centre, marqué Legrand C20.

Conséquences :

• Pas de coupure automatique en cas de surcharge ou court-circuit à moins que le fusible grille — donc moins de réactivité et de sécurité qu’un disjoncteur moderne.
• Les fusibles grillés doivent être remplacés manuellement, ce qui demande plus d’entretien.
• Si ce tableau est toujours en service, il ne répond pas aux normes actuelles (NF C 15-100 en France).

Problèmes observés :

• Accumulation de poussière et saleté, notamment en bas du tableau.
• Oxydation apparente sur certaines parties métalliques.
• Vieillissement visible des disjoncteurs (jaunissement, saleté).
• Câblage désordonné, ce qui peut compliquer les diagnostics ou interventions.

Risques potentiels :

• Court-circuit.
• Incendie électrique.
• Pas de protection différentielle.
• Difficulté de maintenance sécurisée.

Recommandation :

Ce tableau devrait être inspecté par un électricien qualifié. Un remplacement ou une rénovation complète semble nécessaire pour garantir la sécurité.
