🗺️ Schéma électrique : une carte indispensable

Un schéma de l'installation électrique permet de visualiser clairement l'organisation des circuits, des protections et des équipements. Il est non seulement utile pour le diagnostic, mais aussi indispensable pour toute intervention, rénovation ou mise en conformité.

📄 Existe-t-il un plan ?

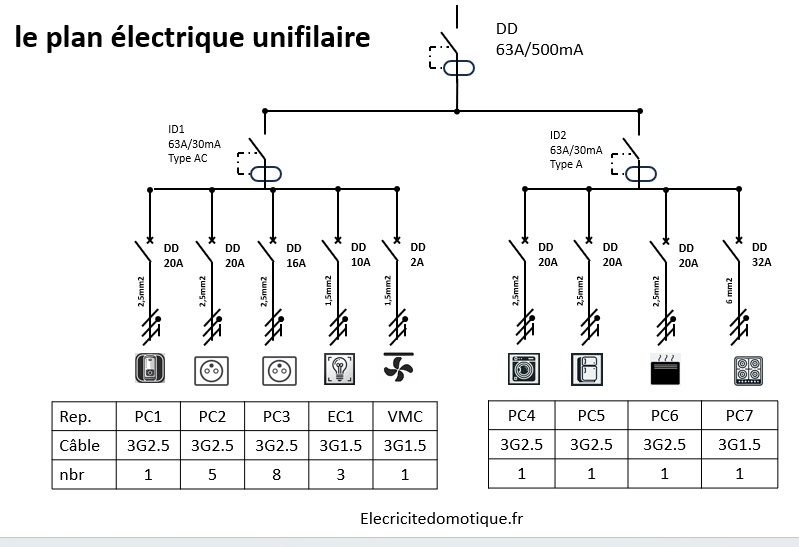

La première chose à vérifier est la présence d’un schéma unifilaire ou multifilaire de l’installation. Ce plan, souvent négligé, permet pourtant de gagner un temps précieux en cas de panne ou de travaux. Il doit être à jour et refléter fidèlement l’état actuel des circuits.

🔍 En cas d’absence

• Identifier et relever les circuits un par un à partir du tableau électrique.
• Repérer les protections, les types de câbles et leur destination.
• Créer un plan manuel ou informatisé pour une lecture claire et durable.
• Prévoir un étiquetage précis de chaque circuit sur le tableau.

✅ Pourquoi le réaliser ?

• Facilite la maintenance et les interventions futures.
• Aide à diagnostiquer plus rapidement les défauts ou coupures.
• Permet de mieux planifier une rénovation ou un ajout d’équipement.
• Peut être exigé dans certaines démarches administratives ou ventes immobilières.

L’absence de schéma électrique n’est pas une fatalité. Il est tout à fait possible de le créer lors de l’évaluation technique, en partant du tableau et des circuits existants. Ce travail est un investissement pour la sécurité et la clarté de l’installation.
