Circuits et schémas électriques simples

Comprendre les circuits électriques de base est une étape essentielle pour toute personne qui souhaite s’initier à l’électricité domestique. Les schémas permettent de représenter visuellement un circuit, ses composants et son fonctionnement. Ils sont la base de tout dépannage ou projet d’installation.

🔄 Qu’est-ce qu’un circuit électrique ?

Un circuit électrique est un ensemble de composants reliés entre eux de manière à former une boucle. Pour qu’un courant puisse circuler, il faut :

• Une source d’énergie (pile, batterie, réseau)
• Des conducteurs (fils électriques)
• Un ou plusieurs récepteurs (ampoule, moteur, etc.)
• Un interrupteur (facultatif) pour ouvrir ou fermer le circuit

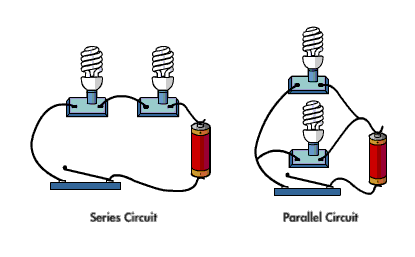

💡 Circuit en série vs en parallèle

• En série : les composants sont branchés les uns à la suite des autres. Si un élément est défectueux, tout le circuit s’arrête.
• En parallèle : chaque composant a son propre chemin. Si un appareil tombe en panne, les autres continuent de fonctionner.

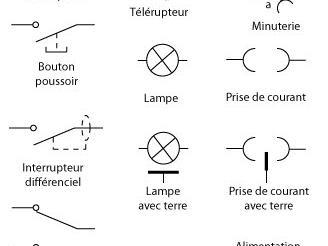

🧰 Symboles de base dans un schéma

Voici les symboles les plus utilisés dans les schémas électriques simples :

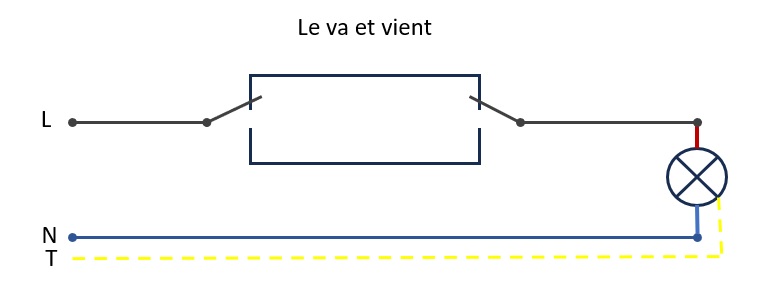

📝 Exemple de circuit simple

📌 Pourquoi utiliser un schéma ?

• Pour mieux comprendre le fonctionnement d’un circuit
• Pour préparer une installation sans erreur
• Pour repérer facilement une panne ou un défaut

Même un circuit très simple devient clair et compréhensible lorsqu’il est bien schématisé.

🛠️ À suivre…

Dans les prochains articles, nous aborderons les schémas de va-et-vient, de prises, ainsi que les règles à respecter pour câbler correctement un circuit domestique.
