Les Disjoncteurs Divisionnaires

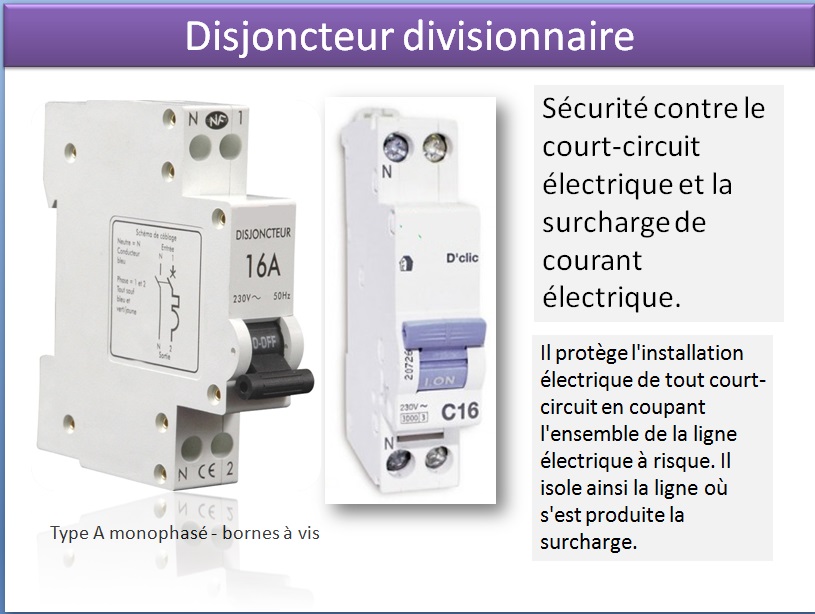

Qu'est-ce qu'un disjoncteur divisionnaire ?

Un disjoncteur divisionnaire est un appareil installé dans le tableau électrique qui protège individuellement chaque circuit d'une installation domestique. Il détecte les surcharges et les courts-circuits et interrompt automatiquement le courant si un problème survient.

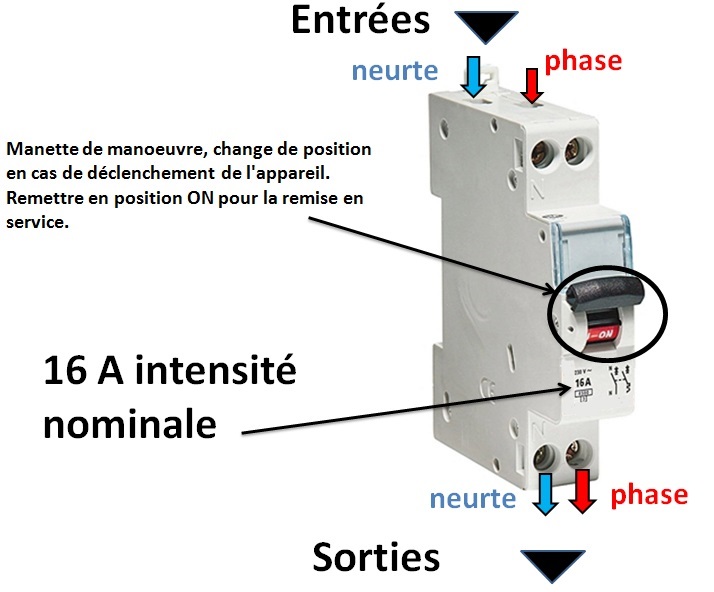

Fonctionnement

Chaque circuit (éclairage, prises, électroménager, etc.) doit être relié à un disjoncteur divisionnaire adapté à son intensité maximale. En cas de dépassement, le disjoncteur coupe le courant uniquement sur le circuit concerné, sans affecter le reste de l’installation.

• Protège les câbles et appareils contre les échauffements
• Évite les coupures générales inutiles
• Facilite la maintenance de chaque circuit

Types de disjoncteurs divisionnaires

Les disjoncteurs varient en fonction de leur calibre (exprimé en ampères) et de leur courbe de déclenchement (B, C, D). Les plus courants pour les habitations sont :

1. 10 A : pour les circuits d’éclairage
2. 16 A : pour les prises de courant
3. 20 A à 32 A : pour les appareils puissants comme le four, lave-linge, chauffe-eau, etc.

Normes et installation

L’installation des disjoncteurs divisionnaires doit respecter la norme NF C 15-100. Ils sont placés dans le tableau électrique, souvent regroupés par fonction (lumières, prises, électroménager...). Leur nombre dépend de la surface du logement et des équipements installés.

Conseils pratiques

Voici quelques recommandations pour une installation efficace :

• Étiqueter chaque disjoncteur pour identifier facilement son circuit
• Choisir un disjoncteur avec un calibre adapté à la section du câble
• Faire appel à un professionnel pour toute modification importante du tableau
