Identification et Reconnaissance des Matériels Électriques selon leur Domaine de Tension

Importance de l'Identification

Une identification correcte des matériels électriques en fonction de leur domaine de tension est essentielle pour :

• La sécurité des personnes : Éviter les électrocutions et les brûlures dues aux arcs électriques.
• La maintenance et les interventions : Adapter les procédures de consignation et de travail hors tension ou sous tension.
• Le choix des équipements : Sélectionner les outils, les appareils de mesure et les équipements de protection adaptés au niveau de tension.
• Le respect de la réglementation : Se conformer aux normes et aux directives en vigueur concernant les installations électriques.

Méthodes et Indices d'Identification

Plusieurs éléments peuvent aider à identifier le domaine de tension d'un matériel électrique :

1. Marquage et Étiquetage

Les matériels électriques portent généralement des indications sur leur tension nominale de fonctionnement. Ces informations peuvent être trouvées sur :

• Les plaques signalétiques : Situées sur les borniers, les enveloppes des équipements (transformateurs, moteurs, armoires électriques, etc.). Elles indiquent la tension nominale (ex: 230V, 400V, 20kV, 63kV).
• Les étiquettes et les marquages : Présents sur les câbles, les disjoncteurs, les fusibles, etc. Ils peuvent indiquer la tension maximale admissible.
• Les schémas électriques : Indiquent les niveaux de tension des différents circuits et composants.

2. Couleur des Gaines et des Isolateurs

Bien qu'il n'existe pas de code couleur universel strict pour tous les niveaux de tension, certaines conventions sont utilisées, notamment pour la basse tension (phases, neutre, terre). Pour la haute tension, la couleur des isolateurs peut parfois donner une indication, mais cela n'est pas une règle absolue et ne doit pas être la seule base d'identification.

3. Conception et Dimensionnement du Matériel

La conception physique et les dimensions des matériels sont souvent adaptées au niveau de tension :

• Isolation : Les matériels haute tension présentent des systèmes d'isolation plus importants et plus sophistiqués (isolateurs en porcelaine ou en matériaux composites, distances d'isolement plus grandes).
• Taille des conducteurs et des bornes : Les courants et les contraintes mécaniques liés à la haute tension nécessitent des conducteurs et des bornes de plus grande section.
• Architecture des postes de transformation : Les postes HTA et HTB ont des configurations spécifiques avec des distances de sécurité importantes et des équipements de sectionnement et de protection adaptés aux courants et aux tensions élevés.

4. Symboles et Pictogrammes

Certains symboles et pictogrammes peuvent indiquer la présence de haute tension et les dangers associés. Ces signalétiques sont obligatoires dans les zones où la haute tension est présente.

5. Contexte de l'Installation

Le type d'installation et son environnement peuvent également donner des indications sur les niveaux de tension présents :

• Réseaux de distribution publique : Présence de postes de transformation HTA/BT, de lignes aériennes ou souterraines HTA et BT.
• Centrales de production électrique : Présence de matériels HTB pour l'évacuation de l'énergie.
• Installations industrielles : Peuvent comporter des postes de transformation HTA/BT pour alimenter les équipements.
• Installations domestiques et tertiaires : Généralement alimentées en basse tension.

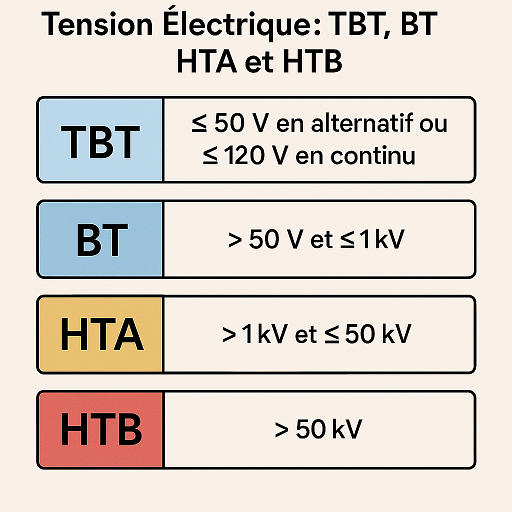

Reconnaissance par Domaine de Tension

Très Basse Tension (TBT)

• Marquage : Tensions ≤ 50 V (AC) ou ≤ 120 V (DC).
• Matériels typiques : Alimentations de sécurité, éclairages portatifs basse tension, commandes de circuits électroniques.
• Aspect : Souvent de petite taille, avec des connecteurs spécifiques pour éviter les erreurs de branchement.

Basse Tension (BT)

• Marquage : Tensions > 50 V et ≤ 1 000 V (AC) ou > 120 V et ≤ 1 500 V (DC). Couramment 230V (monophasé) ou 400V (triphasé).
• Matériels typiques : Disjoncteurs, interrupteurs, prises de courant standard, câbles d'alimentation domestique et industrielle, moteurs de petite et moyenne puissance.
• Aspect : Matériels avec des dimensions et une isolation adaptées aux tensions et courants usuels. Les conducteurs sont généralement isolés avec des gaines colorées (marron, noir, gris pour les phases ; bleu pour le neutre ; vert/jaune pour la terre).

Haute Tension A (HTA)

• Marquage : Tensions > 1 000 V et ≤ 50 000 V (AC). Couramment quelques kilovolts à 20 kV.
• Matériels typiques : Transformateurs HTA/BT, cellules HTA (disjoncteurs, sectionneurs), câbles HTA (souvent avec écran métallique), postes de transformation.
• Aspect : Matériels de plus grande taille qu'en BT, avec des isolateurs plus importants, des systèmes de coupure visibles (sectionneurs), et des dispositifs de sécurité spécifiques (mise à la terre, verrouillages). Les installations sont souvent situées dans des locaux dédiés et sécurisés.

Haute Tension B (HTB)

• Marquage : Tensions > 50 000 V (AC). Couramment 63 kV, 90 kV, 225 kV, 400 kV.
• Matériels typiques : Transformateurs HTB/HTA ou HTB/BT de grande puissance, disjoncteurs de puissance, sectionneurs de ligne, pylônes et conducteurs de lignes aériennes, postes sources.
• Aspect : Matériels de très grande taille, avec des distances d'isolement considérables, des isolateurs imposants. Les installations sont généralement en extérieur ou dans de grands bâtiments spécifiques, avec un accès strictement réglementé.

Précautions et Bonnes Pratiques

Face à un matériel électrique dont le domaine de tension n'est pas clairement identifié, il est impératif de :

• Considérer la tension comme potentiellement dangereuse.
• Consulter les plans et schémas de l'installation.
• Vérifier les plaques signalétiques et les marquages.
• En cas de doute, faire appel à un personnel qualifié et habilité.
• Ne jamais intervenir sur un matériel électrique sans avoir suivi les procédures de sécurité appropriées et sans posséder les habilitations nécessaires.
